Устанавливаем накопительный водонагреватель

1. Вам понадобятся следующие инструменты и материалы:

• сам водонагреватель;
• перфоратор или ударная дрель;
• сверло по бетону;
• уровень;
• молоток;
• гаечный ключ и плоскогубцы;
• отвёртка;
• рулетка;
• карандаш;
• анкерные болты или крюки;
• ФУМ-лента;
• предохранительный клапан;
• 2 гибких шланга;
• 3 тройника диаметром ½ дюйма;
• 3 крана Ду15;
• кабель ПВС 3 × 2,5;
• дифавтомат 16 А.

2. Выберите место установкиНакопительный водонагреватель лучше размещать поближе к стоякам холодной и горячей воды, чтобы сократить длину подводящих труб и обеспечить хороший напор. Бойлеры небольшого объёма можно крепить на любые стены, для моделей ёмкостью свыше 80 л подходят только несущие перегородки из кирпича и бетона: сами по себе водонагреватели весят немного, но вместе с водой нагрузка получается значительной.

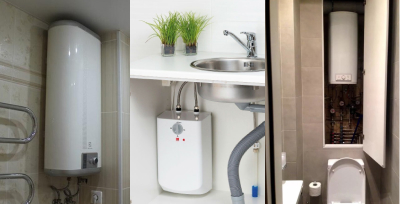

С учётом этого в квартире не так уж много подходящих мест. Как правило, выбор сводится к 4 вариантам:

• над унитазом в туалете — рядом со стояками, не занимает место в ванной, можно спрятать за фальшстену в коробе с коммуникациями;

• над ванной — для совмещённых и небольших санузлов, почти не мешает при длине ванны от 160 см;

• под мойкой на кухне — только для небольших моделей на 10–15 л;

• под потолком в прихожей или коридоре — в основном используется с горизонтальными бойлерами и для экономии места, но требует дополнительной прокладки труб.

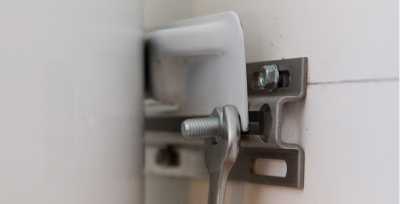

3. Закрепите водонагреватель

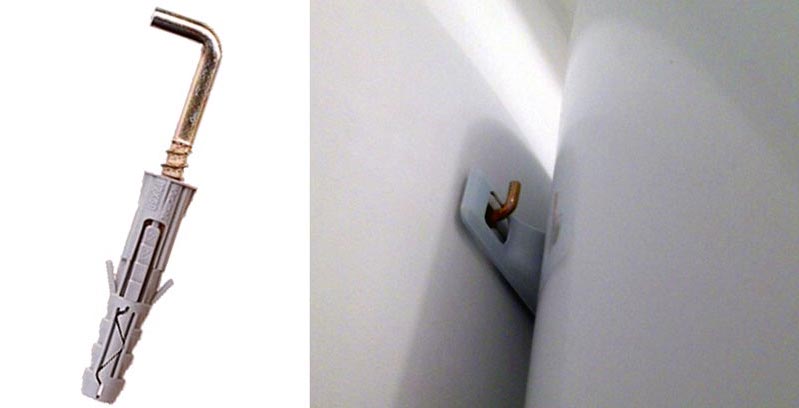

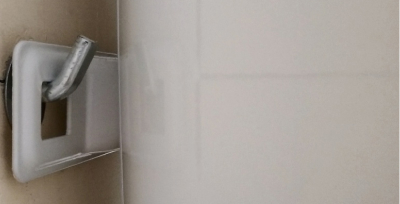

Монтаж осуществляется с помощью крюков, которые крепятся к стене, на них надевается накопитель. Либо специальной планки, она монтируется к поверхности анкерными болтами, а бойлер фиксируется уже на неё.

Измерив габариты бака, прикиньте расположение на стене таким образом, чтобы от углов и краёв ниш остались зазоры 2–3 см, а защитную крышку можно было снять для ремонта и обслуживания. От потолка необходимо сделать зазор не менее 5–7 см, чтобы навесить бак на крюки или планку.

Используя шаблон, разметьте и просверлите отверстия под крюки или анкерные болты. Если есть облицовка плиткой, сначала пройдите её специальным сверлом для керамики. Затем сверлите основную часть стены перфоратором или ударной дрелью с буром по бетону.

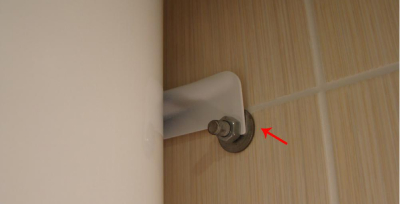

Установите в отверстия дюбели и заверните крюки. Либо вставьте анкерные болты через отверстия монтажной планки в стену и закрутите их ключом.

Навесьте бойлер на крепёжные элементы. С помощью уровня проверьте, нет ли отклонений по горизонтали и вертикали. В противном случае появится риск образования воздушных пробок и выхода из строя ТЭНа.

Важно! Водонагреватели с вертикальным расположением ни в коем случае нельзя монтировать горизонтально для экономии места.

4. Подключитесь к водопроводу

Гидравлическая обвязка осуществляется по следующей схеме. Сами же соединения можно выполнить как с помощью гибкой подводки, так и металлопластиковыми или полипропиленовыми трубами. Первый вариант проще, поэтому рассмотрим его.

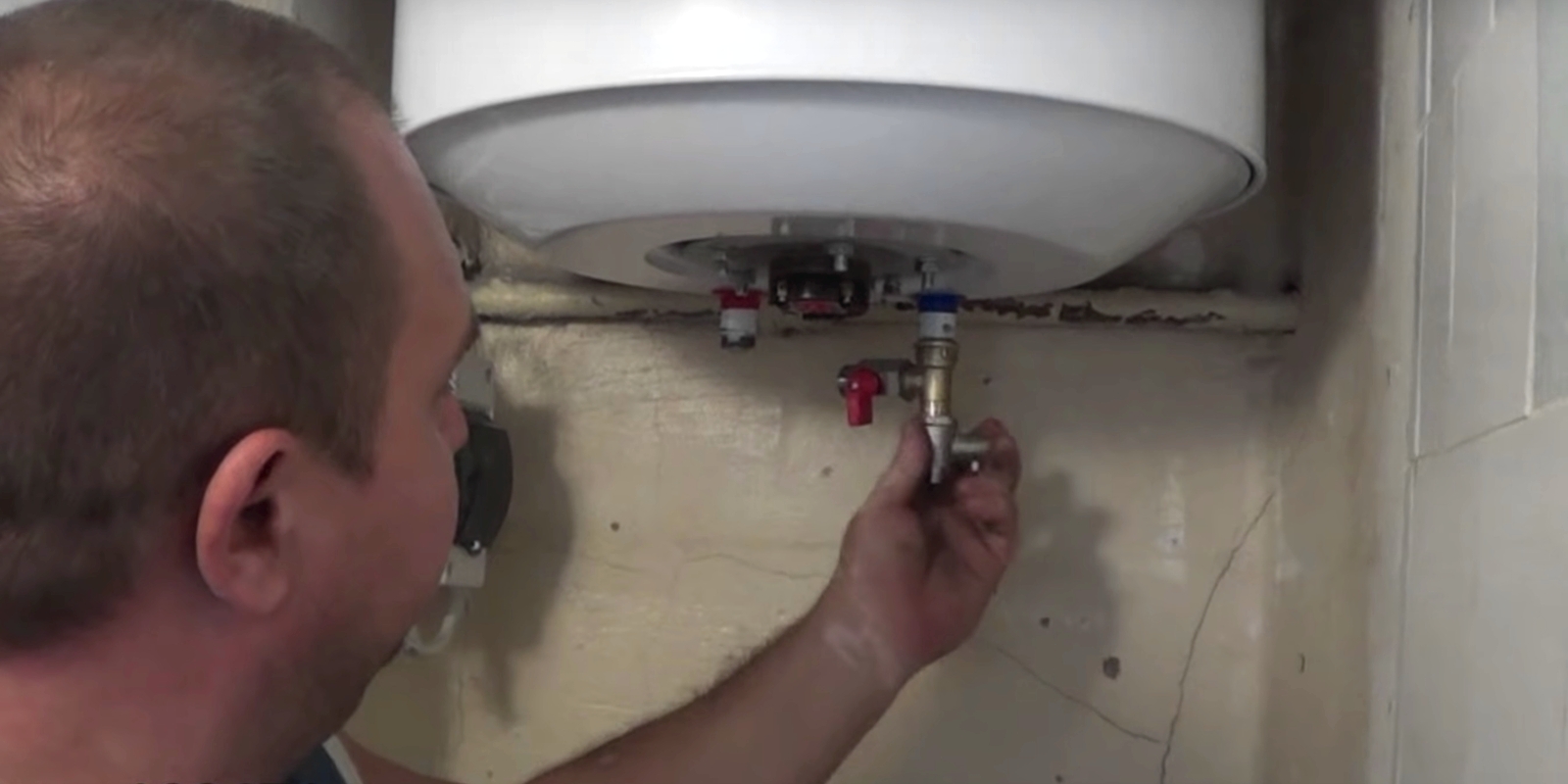

Наверните на патрубок холодной воды бойлера, обозначенный синим цветом, тройник диаметром ½ дюйма. К нижнему отводу подключите предохранительный клапан (стрелкой в сторону водонагревателя), а к боковому — шаровой кран. Он пригодится, когда нужно будет слить воду. Все резьбовые соединения уплотните ФУМ-лентой.

На входной кран стояка холодной воды установите тройник и подключите к нему шаровой кран, предварительно подмотав на резьбу ФУМ-ленту. Соедините новый кран с предохранительным клапаном на бойлере с помощью гибкой подводки. Поставьте резиновые прокладки под накидные гайки и затяните их ключом.

Накрутите на патрубок горячей воды бойлера шаровой кран, а на входной кран стояка горячей воды — тройник. Уплотните всю резьбу ФУМ-лентой и соедините новый кран с тройником при помощи гибкой подводки с установленными под гайки прокладками. Затяните соединение сначала от руки, а затем ключом.

Если нет возможности установить тройники на стояках горячей и холодной воды, то подключите бойлер к ближайшему смесителю. В этом случае тройники устанавливаются на штуцеры горячей и холодной воды умывальника, а затем к тройникам подсоединяются гибкие подводки смесителя и водонагревателя.

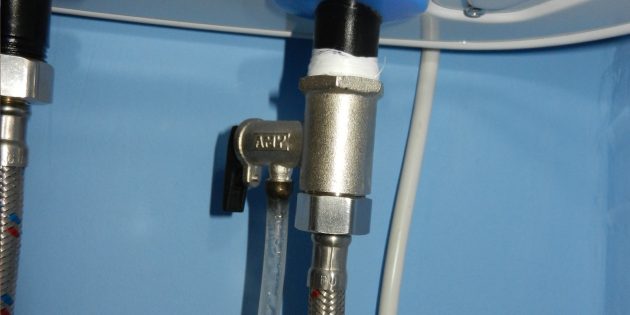

На носик предохранительного клапана наденьте шланг и выведите в канализацию. Через него иногда будет капать вода при нагреве и расширении — это нормально. Если бойлер находится над ванной, трубочку можно не выводить: капли просто попадут в слив.

5. Подключитесь к электросети

Если у водонагревателя уже есть готовый кабель с вилкой, достаточно лишь вставить её в розетку с заземлением. Удлинители и тройники при этом использовать нельзя, поскольку нагрузка на сеть довольно высока: все дополнительные контакты будут сильно нагреваться, что может привести к пожару.

В остальных случаях кабель придётся подключить самостоятельно. Если он не идёт в комплекте — используйте трёхжильный провод сечением 1,5, а лучше 2,5 мм². Желательно подключаться напрямую от электрощита.

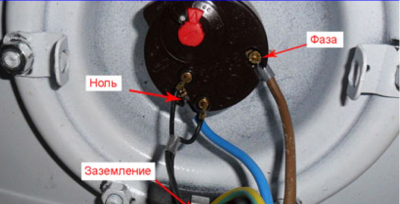

Перед началом работ обесточьте подачу электричества, отключив рубильник в подъезде. Проложите кабель 3 × 2,5 мм² от квартирного щитка и подключите к бойлеру через дифференциальный автоматический выключатель на 16 А. Затем подсоедините провода к клеммнику на водонагревателе: фазный — к выводу L, нулевой — к N, а заземление — к контакту PE или на корпус.

6. Сделайте пробный запуск

Перед включением бойлера нужно обязательно заполнить бак водой. Для этого перекройте кран на стояке ГВС, а затем откройте вентили на входе и выходе водонагревателя. Включите горячую воду на ближайшем смесителе и подождите несколько минут, пока из крана не пойдёт ровная струя без перебоев и воздуха.

Закройте смеситель. Внимательно осмотрите все соединения на бойлере и убедитесь в отсутствии протечек. Включите водонагреватель в розетку или через дифавтомат и запустите нагрев с помощью кнопки или регулятора температуры.

Устанавливаем проточный безнапорный водонагреватель

1. Инструменты и материалы

• водонагреватель;
• гаечные ключи;
• перфоратор или ударная дрель;
• сверло по бетону или дереву;
• дюбели или шурупы

2. Выберите место установки

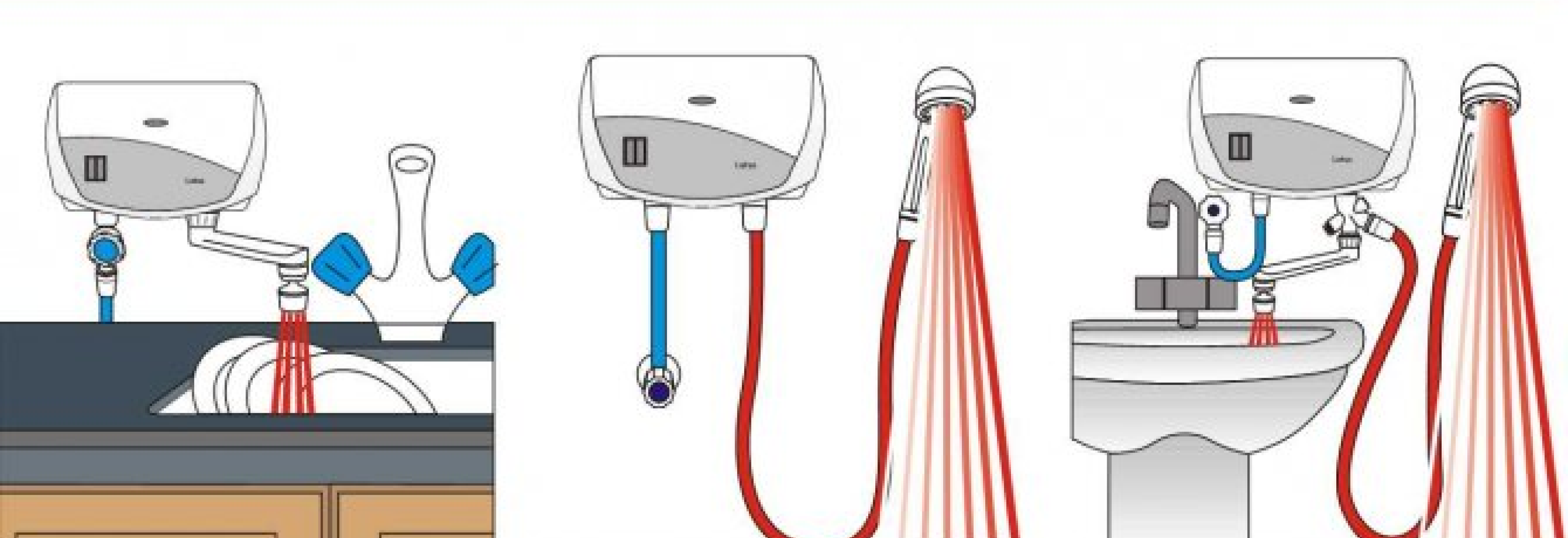

Безнапорные проточники, как правило, способны обеспечить лишь одну точку водоразбора, поэтому вопрос выбора места не стоит. Прибор устанавливается вместо смесителя на умывальнике в ванной или на кухне, а также рядом с краном в душе.

3. Закрепите водонагреватель

Прибор в форм-факторе крана смонтировать проще всего. Для этого перекройте воду на смесителе и снимите с него гибкие подводки. Открутите крепёжный кронштейн крана и извлеките из раковины.

Соберите водонагреватель согласно инструкции: присоедините излив, закрутите входной штуцер и вставьте в отверстие в раковине. Наверните гайку крепления и затяните её, чтобы зафиксировать проточник.

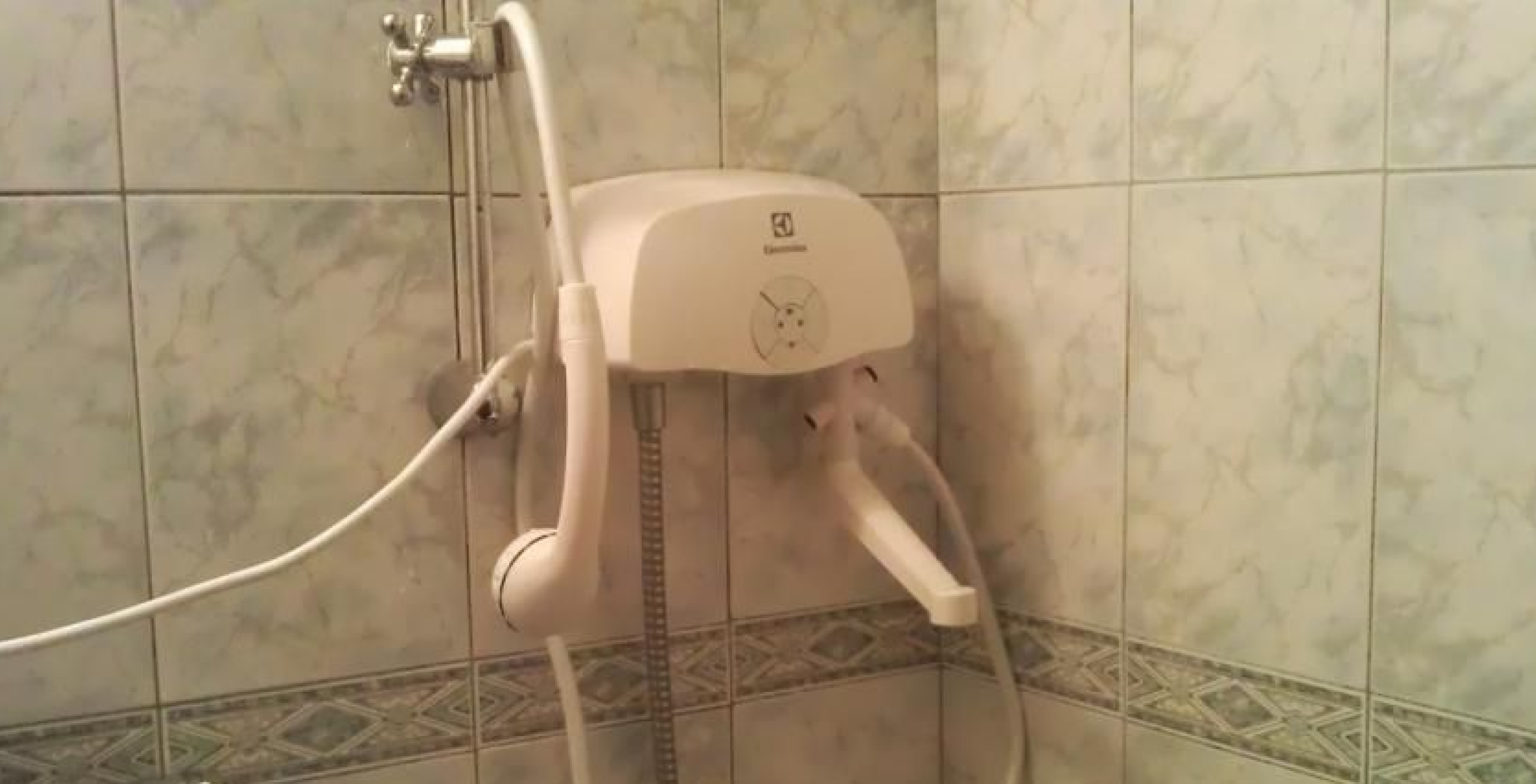

Настенные модели придётся крепить на дюбели или шурупы в зависимости от типа стены. Используя шаблон или измерив расстояние между кронштейнами, сделайте разметку и просверлите отверстия. Закрепите водонагреватель дюбелями или шурупами.

4. Подключитесь к водопроводу

Здесь тоже всё просто. Подключение сводится к присоединению гибкой подводки, которую вы сняли со смесителя, на штуцер водонагревателя. Установите резиновую прокладку под накидную гайку и заверните её сначала от руки, а затем с небольшим усилием при помощи ключа.

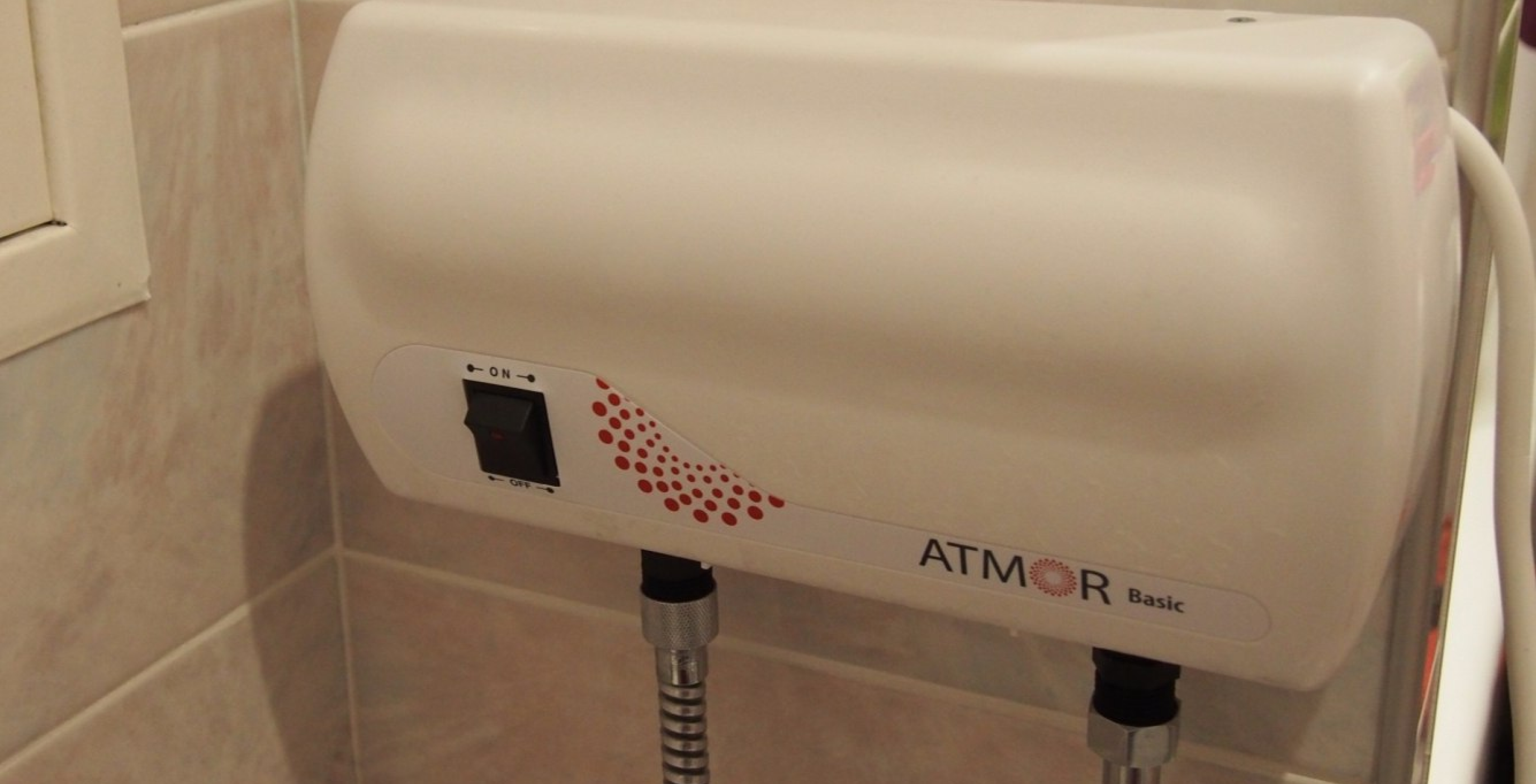

Настенный проточник можно запитать от той же гибкой подводки смесителя или от душа. Для этого открутите со шланга лейку и подсоедините освободившийся конец ко входу водонагревателя.

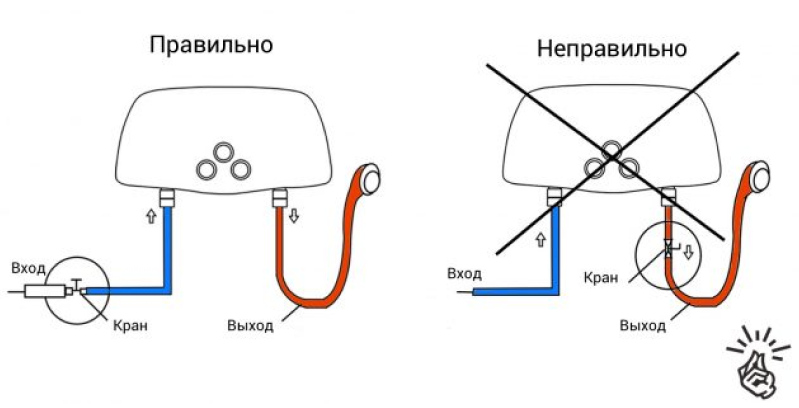

Важный момент! После водонагревателя не должно быть никакой запорной арматуры. Вода перекрывается исключительно самим проточником или краном, к которому он подключён. В противном случае из-за отсутствия протока ТЭН может перегреться и выйти из строя.

5. Подключитесь к электросети

Компактные безнапорные модели обычно имеют готовый провод с вилкой, поэтому подключение сводится к тому, что нужно вставить вилку в розетку с заземлением. Поскольку водонагреватель относится к мощным приборам, подключать его через тройники и удлинители запрещается. Из-за большого тока контакты в них могут перегреться, расплавиться и вызвать пожар.

6. Сделайте пробный запуск

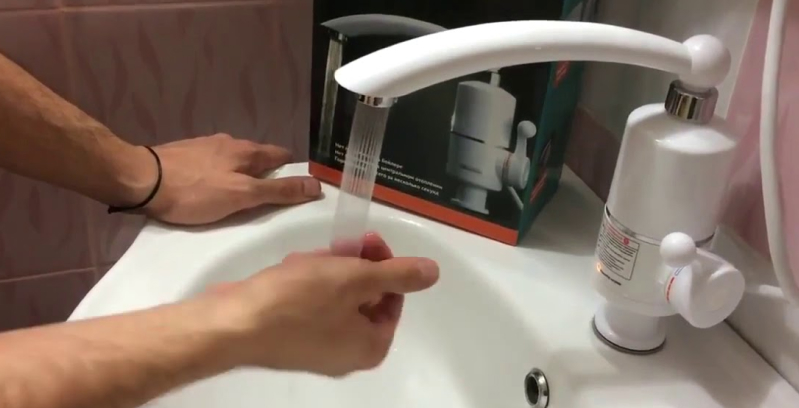

Перекройте кран на стояке горячей воды. Откройте смеситель и пустите воду через прибор. Подождите несколько секунд, пока не пойдёт ровная струя. Переведите прибор в режим нагрева, повернув рычажок или нажав кнопку. Проверьте, что вода нагревается.

Устанавливаем проточный напорный водонагреватель

1. Приготовьте инструменты и материалы:

• водонагреватель;
• перфоратор или ударная дрель;
• сверло по бетону;
• сверло по керамике;
• уровень;
• молоток;
• гаечные ключи;
• отвёртка;
• рулетка;
• карандаш;
• дюбели или шурупы;
• ФУМ-лента;
• 2 гибких шланга;
• 2 тройника диаметром ½ дюйма;
• 2 крана Ду15;
• кабель ПВС 3 × 4;
• дифавтомат 25 А.

2. Выберите место установки

В отличие от компактных безнапорных моделей, напорные проточники способны обеспечить горячей водой сразу несколько точек. Их можно устанавливать в любом месте, исходя из возможности подключения к водопроводу, но лучше ближе к прибору, где горячей водой будут пользоваться чаще всего.

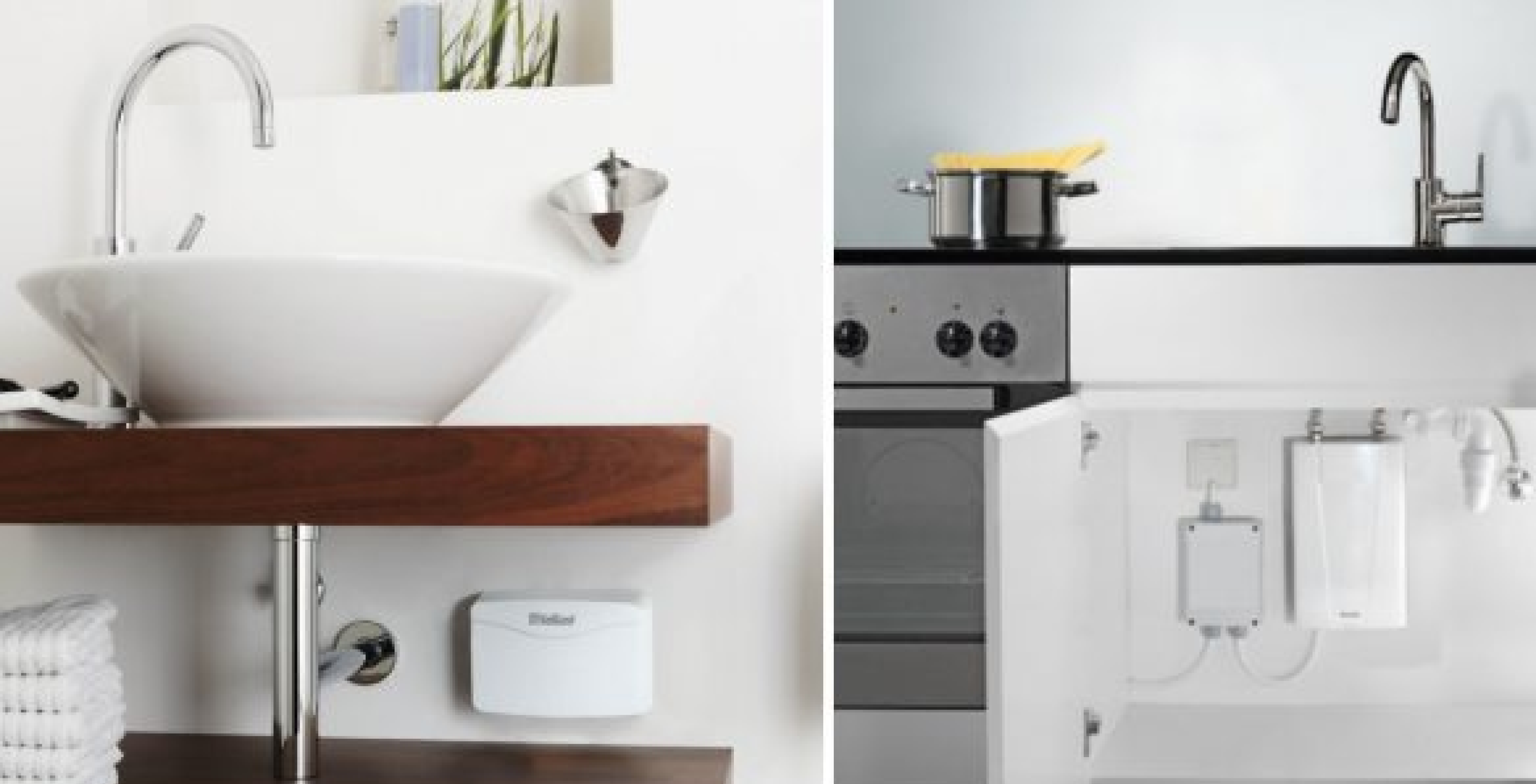

В условиях квартиры для этого подходит пространство под мойкой, в нише с коммуникациями в санузле или просто на одной из стен рядом с трубами холодной и горячей воды. Главное — исключить попадание брызг на корпус и обеспечить свободный доступ к нему на случай ремонта.

3. Закрепите водонагреватель

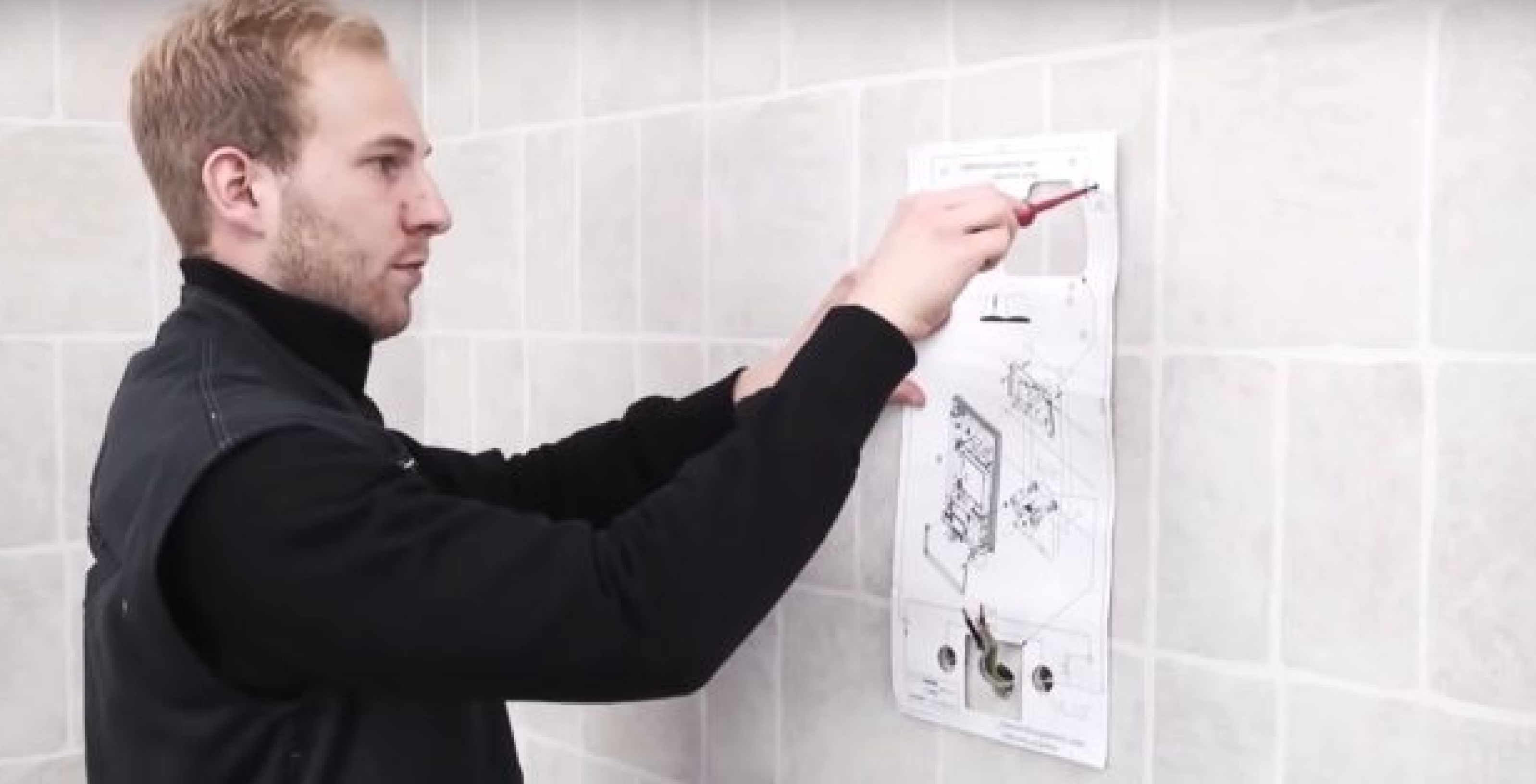

Используя шаблон из комплекта, разметьте и просверлите перфоратором отверстия для крепления водонагревателя. Вставьте в них дюбели и надёжно зафиксируйте проточник на стене с помощью шурупов. Проверьте уровнем, что прибор установлен ровно по горизонтали и вертикали.

В некоторых моделях сначала придётся снять переднюю панель, чтобы установить водонагреватель на монтажную планку. После подключения к водопроводу и электричеству её нужно будет вернуть на место.

4. Подключитесь к водопроводу

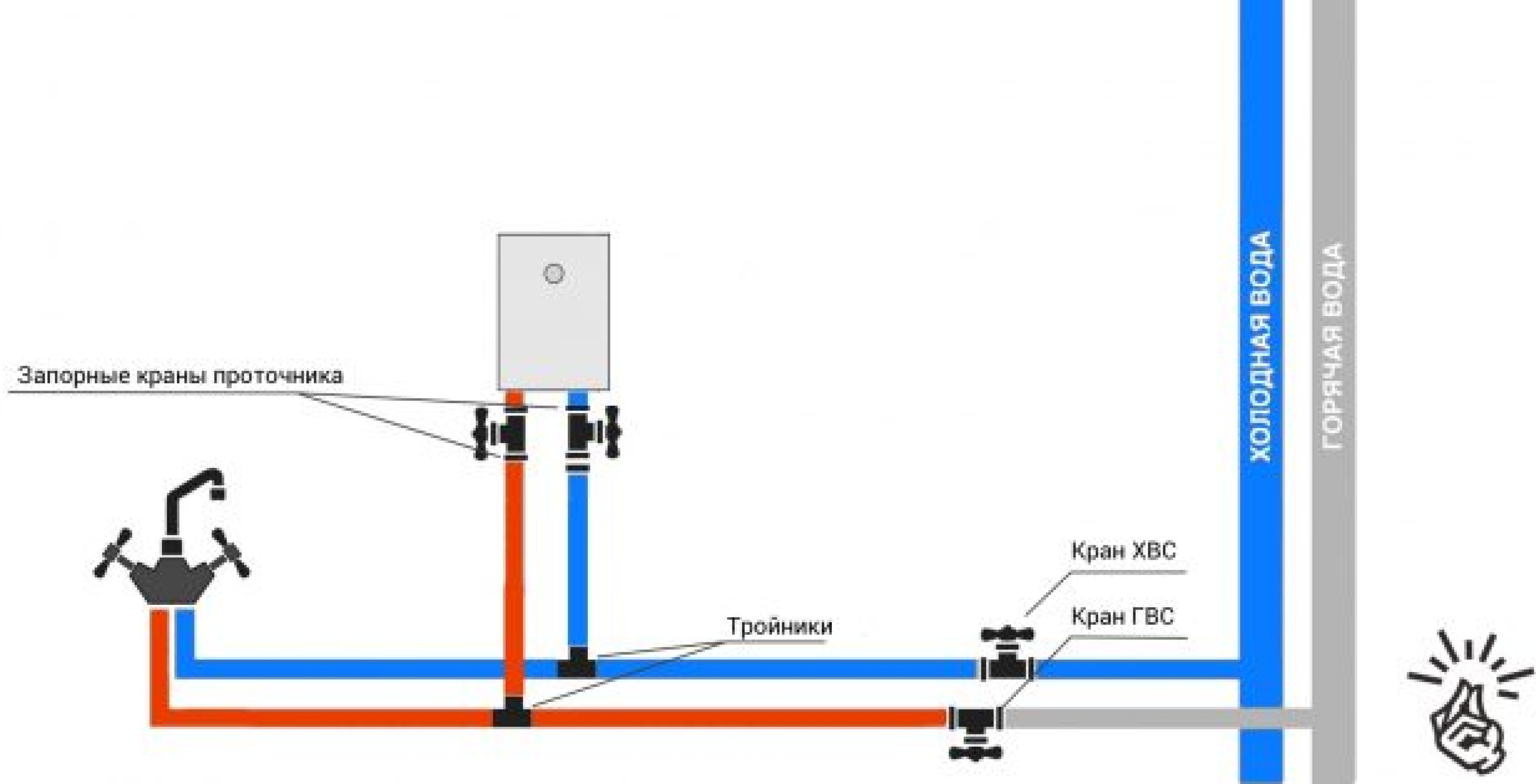

Как и бойлеру, напорному проточному водонагревателю нужно подать на вход холодную воду сразу от стояка или любого места квартирой разводки, а к выходу подключить гибкий шланг для соединения с линией горячей воды за краном стояка ГВС.

Установите на штуцеры проточника шаровые краны для отключения прибора при необходимости. Уплотните резьбу с помощью ФУМ-ленты. На трубы холодной и горячей воды поставьте тройники и соедините их выходы с соответствующими кранами на водонагревателе гибкой подводкой.

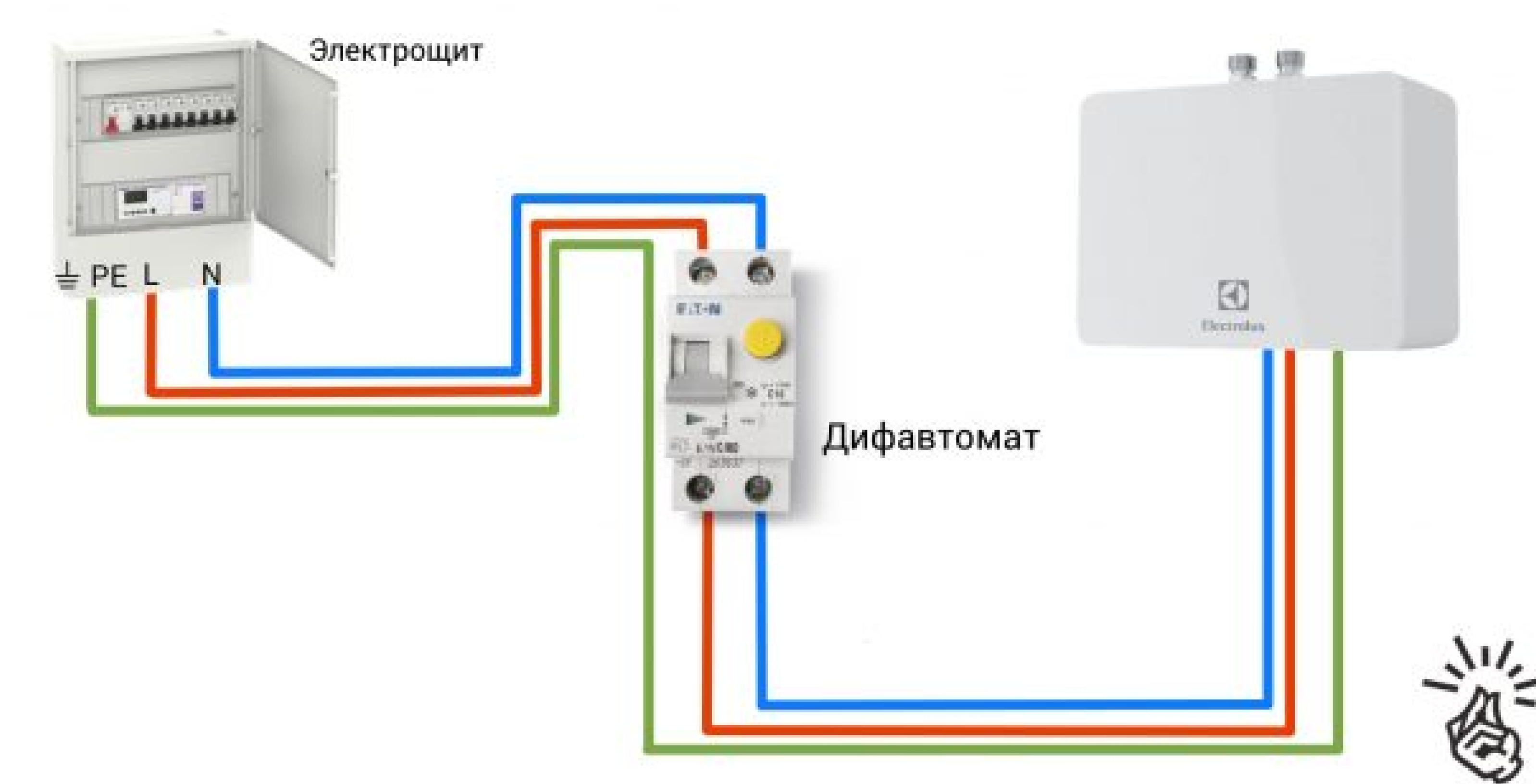

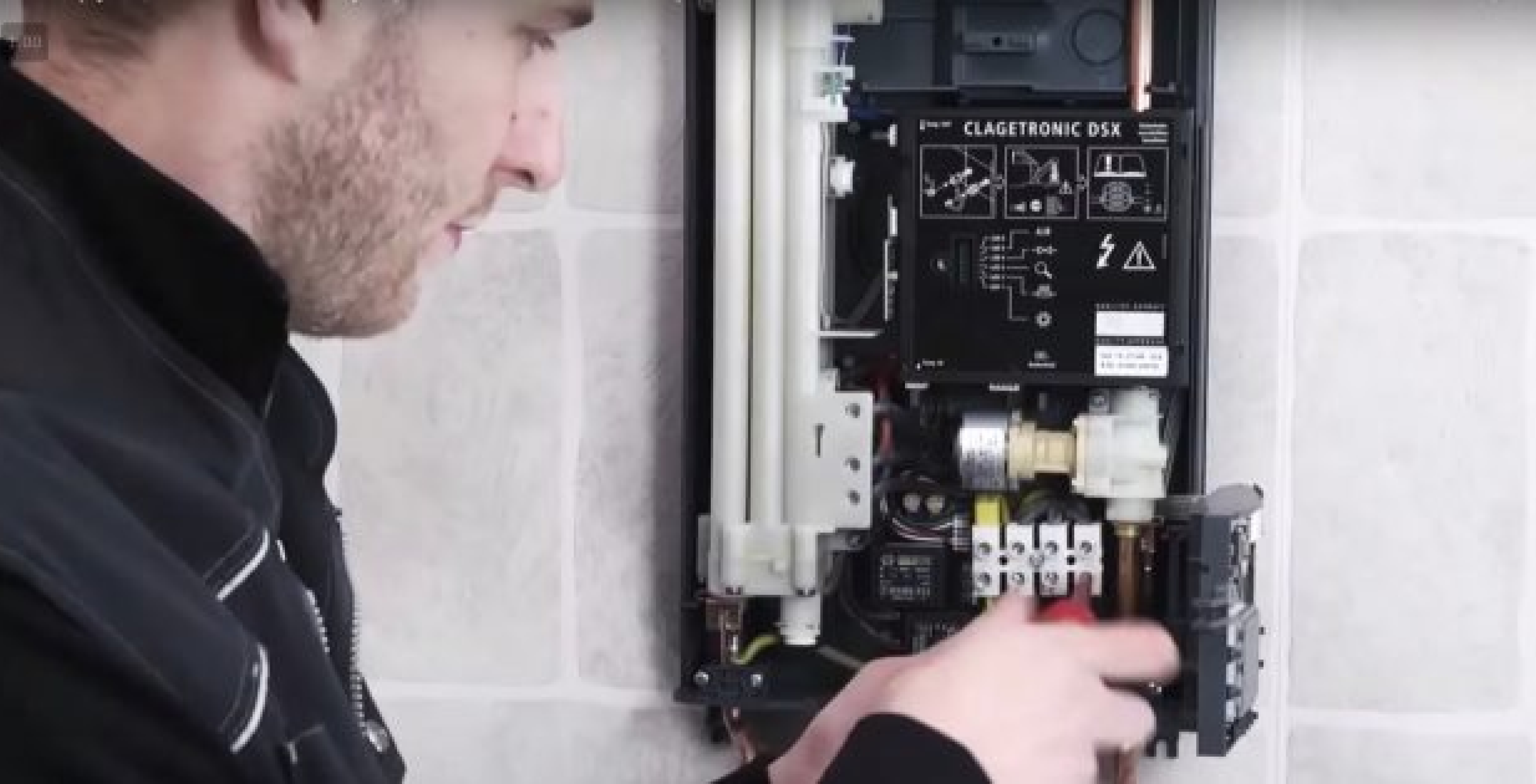

5. Подключитесь к электросети

Первым делом убедитесь, что выделенной на квартиру мощности достаточно для работы выбранного водонагревателя. Её должно хватать с запасом, иначе при нагреве воды будут отключаться автоматы.

Из-за большой мощности напорные проточники обычно подключаются не в розетку, а сразу к электрощиту через дифавтомат соответствующего току номинала. При этом используется трёхжильный кабель сечением 4 или 6 мм².

6. Сделайте пробный запуск

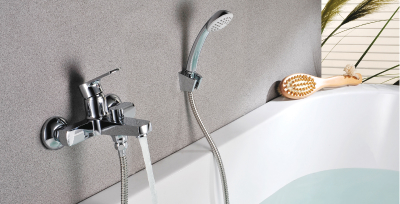

Закройте кран на стояке горячей воды и откройте запорные вентили на водонагревателе. Включите горячую воду на ближайшем смесителе и подождите несколько секунд, пока она не потечёт стабильным потоком без рывков.

Подайте питание на автоматический выключатель водонагревателя и активируйте нагрев. Откройте горячую воду и убедитесь, что всё работает.
